Je snadná instalace spojky VIC?

V moderním potrubním inženýrství se spojka VIC (Vicley Grooved Connector) stala preferovanou volbou pro požární ochranu, HVAC a průmyslové potrubní sítě díky své vynikající účinnosti instalace a spolehlivému těsnícímu výkonu. Ve srovnání s tradičními svařovacími nebo přírubovými spoji je proces instalace spojky VIC skutečně velmi jednoduchý a rychlý. Díky mechanicky drážkovanému provedení nemusí montéři provádět práce za tepla; připojení lze provést pouze pomocí základních hardwarových nástrojů. Podle technických údajů může použití drážkových tvarovek zkrátit pracovní dobu přibližně o 50 % až 70 % ve srovnání s tradičními metodami svařování, čímž je vysoce konkurenceschopné v projektech s krátkými termíny.

Jak probíhá konstrukční řešení VIC spojka zjednodušit proces instalace?

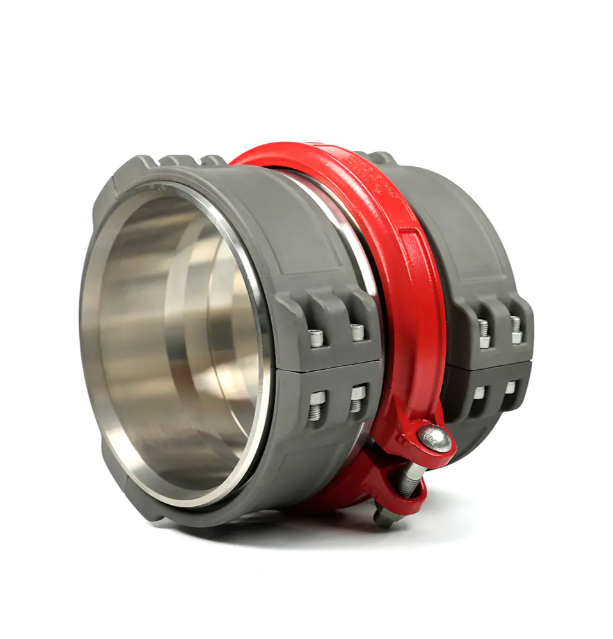

Spojka VIC byla navržena pro zjednodušení provozu na místě. Mezi jeho hlavní součásti patří dvojice kovových pouzder, pryžový těsnicí kroužek typu C a dvě sady vysoce pevných šroubových sestav.

Není vyžadována žádná složitá předúprava: Před instalací spojky VIC je třeba na konci trubky opracovat pouze standardní hloubkovou drážku. Tato metoda fyzického připojení eliminuje těžkopádné úkosování, předehřívání a kontrolní kroky po svařování, které jsou nutné při svařování.

Funkce samonastavování: Kovové pouzdro konektoru se během utahování automaticky zacvakne do drážky na konci trubky a zajistí automatické vyrovnání trubky prostřednictvím obvodového tlaku pouzdra. To znamená, že i ve slabě osvětlených nebo stísněných prostorách mohou běžní technici přesně dokončit instalaci.

Porovnání rychlosti instalace mezi metodami mechanického spojování a svařování

Abychom vizuálně demonstrovali snadnost instalace spojky VIC, můžeme se odkázat na průměrný časový standard v odvětví instalace potrubí.

Příklad doby instalace: Pro připojení ocelové trubky o průměru DN100 (4 palce) potřebuje zkušený svářeč na dokončení sváru obvykle 30 až 45 minut (včetně doby přípravy a chlazení). Instalace a VIC spojka systém, od nasazení těsnicího kroužku po utažení šroubů, trvá pouze 3 až 5 minut.

Závislost na nástroji: Svařování vyžaduje velké svařovací stroje, plynové lahve a specializované ohnivzdorné ochranné materiály. Instalace spojky VIC vyžaduje pouze ruční nebo elektrický momentový klíč. Tato přenosnost je zvláště výhodná ve stavebních studnách nebo na pracovních plošinách ve vysokých nadmořských výškách, kde je nemožný přístup k velkému zařízení.

Klíčové kroky a technické detaily během instalace

I když se spojka VIC snadno instaluje, dodržování standardizovaných provozních postupů je zásadní pro zajištění dlouhodobé těsnosti systému.

Mazání těsnění: Toto je nejsnáze přehlédnutelný, ale nejkonstruktivnější krok. Před vložením pryžového kroužku je třeba na těsnicí břit nanést speciální mazivo. To nejen zabraňuje pomačkání těsnicího kroužku během instalace, ale také snižuje tření a zajišťuje správné usazení pouzdra.

Normy utahování šroubů: Při instalaci spojky VIC utahujte střídavě šrouby na obou stranách, dokud kovové pouzdro nedosáhne kontaktu kov na kov.

Vizuální kontrola: Po instalaci mohou inspektoři kvality určit kvalitu instalace jednoduše vizuální kontrolou, zda jsou mezery v krytu konektoru uzavřené, bez nutnosti ultrazvukového nebo radiografického testování, jak je vyžadováno pro svařování.

Flexibilita spojky VIC ve složitých stavebních prostředích

Kromě vysoké rychlosti instalace prokazuje spojka VIC výjimečnou přizpůsobivost složitým podmínkám na místě.

Tolerance úhlové odchylky: Flexibilní spojka VIC umožňuje určitý úhel vychýlení (typicky 1° až 3°) na přípojce potrubí. To výrazně snižuje obtížnost sekundárních úprav při řešení sedání základů nebo nelineárních uspořádání potrubí.

Konstrukce za každého počasí: Svařovací operace jsou značně ovlivněny povětrnostními podmínkami, což znemožňuje stavbu za deště, sněhu nebo silného větru. Spojka VIC, jako připojení pro práci za studena, není omezena okolní vlhkostí a teplotou, udržuje normální průběh instalace i v extrémně chladných prostředích, jako je -30 °C.
