Jaké jsou typy přírubových spojek?

V různých mechanických převodových systémech hrají spojky zásadní roli při spojování dvou hřídelů (hnací hřídel a hnané hřídele) a přenosu točivého momentu. Mezi mnoha typy spojek, přírubové spojky jsou široce používány v různých těžkých strojích a aplikacích pro přenos vysokého výkonu díky jejich jednoduché konstrukci, dobrému vyrovnání a velké kapacitě přenosu točivého momentu.

Hlavní typy přírubových spojek a jejich charakteristiky

Přírubové spojky v podstatě používají šrouby ke spojení dvou přírubových polospojek, čímž se dosáhne spojení dvou hřídelů a přenosu síly. Na základě jejich struktury a schopnosti kompenzovat nesouosost hřídele je lze rozdělit především do následujících dvou kategorií:

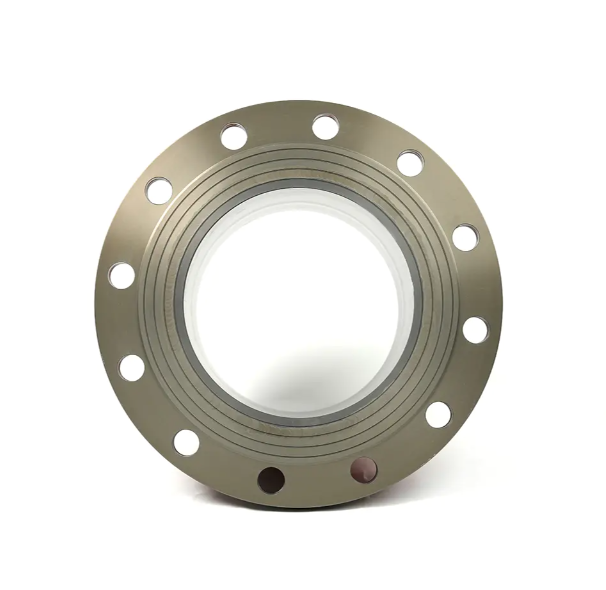

1. Pevná přírubová spojka

Pevné přírubové spojky jsou nejstarším a nejjednodušším typem přírubové spojky.

Strukturální vlastnosti: Tento typ spojky se obvykle skládá ze dvou jednoduchých polospojek ve tvaru kotouče, přímo sešroubovaných dohromady. Má kompaktní konstrukci a malé radiální rozměry.

Provozní vlastnosti: Pevné spojky vyžadují přesné vyrovnání dvou hřídelů, protože postrádají schopnost kompenzovat axiální nesouosost (jako jsou radiální, úhlové nebo axiální odchylky).

Aplikační scénáře: Používá se především v nízkorychlostních převodových zařízeních pro velké zatížení, kde je vyžadováno vysoké vyrovnání hřídele a hladký provoz, jako jsou spoje na konci hřídele u velkých motorů.

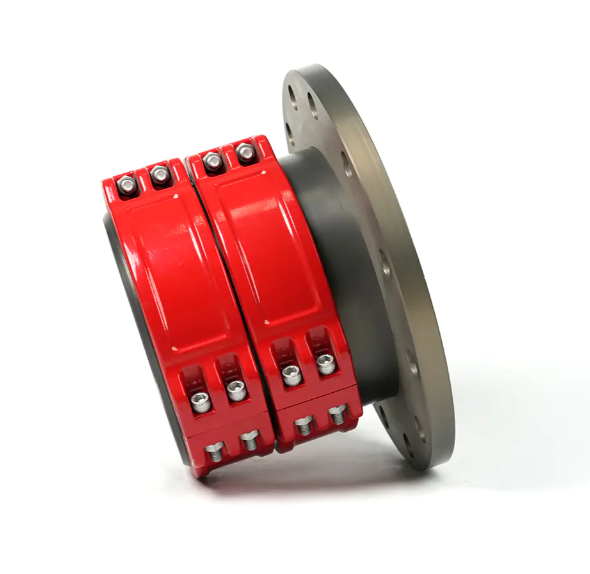

2. Pružné přírubové spojky

Aby se vyhovělo nevyhnutelným chybám při instalaci hřídele nebo relativním posunům během provozu ve skutečných mechanických převodech, vyvinuli inženýři různé flexibilní spojky s kompenzačními schopnostmi. Mnoho pružných spojek také využívá základní konstrukční formu přírubové spojky .

Pružná přírubová spojka ve tvaru perlu:

Vlastnosti: Mezi dvě příruby je vložen pružný prvek ve tvaru perle. Tento elastický prvek absorbuje a kompenzuje určité axiální nesouososti a zároveň poskytuje tlumení a tlumení vibrací.

Aplikace: Je široce používán v aplikacích vyžadujících hladký provoz a tlumení vibrací a je jedním z nejběžnějších typů spojek.

Přírubové spojky ozubeného typu:

Vlastnosti: Tento typ spojky využívá k přenosu točivého momentu záběr vnitřních a vnějších zubů. Vnější objímka převodu je obvykle spojena s přírubovou konstrukcí. Kontakt mezi vnitřními a vnějšími zuby umožňuje hřídeli mít určitý stupeň schopnosti kompenzace úhlového a radiálního posunutí.

Aplikace: Vhodné pro převodová zařízení s vysokým točivým momentem, vysokou rychlostí a vyžadující kompenzaci velkých úhlových posunů.

Lopatkové přírubové spojky:

Vlastnosti: Jako spojovací prvky využívá vysoce elastické pryžové kroužky. Má silnou kompenzační schopnost a vynikající tlumení vibrací.

Aplikace: Používá se hlavně ve zdvihacích a dopravních strojích, hutnických a důlních strojích a dalších aplikacích s velkým rázovým zatížením.

Body výběru pro přírubové spojky

Výběr vhodné přírubové spojky je zásadní a vyžaduje komplexní zvážení následujících faktorů:

• Požadovaný přenášený točivý moment: Toto je primární základ pro výběr, který zajišťuje, že spojka vydrží pracovní zatížení.


• Typ a velikost nesouososti hřídele: Pokud přesnost vyrovnání dvou hřídelů není vysoká nebo dochází k velkému posunutí během provozu, měl by být zvolen typ pružné spojky.


• Provozní rychlost a vibrace/šok: Pro vysokorychlostní provoz nebo při rázovém zatížení jsou vyžadovány spojky s dobrým vyvážením a tlumením vibrací.


• Požadavky na instalaci a údržbu: Snadno instalovatelné a demontovatelné přírubové spojky zkracují dobu údržby.



Ať už pro pevné nebo flexibilní připojení, přírubové spojky jsou základním kamenem spolehlivého přenosu síly v mechanické konstrukci. Pochopení typů přírubových spojek a výběr nejvhodnější na základě skutečných provozních podmínek je zásadní pro zajištění efektivního a stabilního provozu převodových zařízení.
