Jak zkontrolovat, zda jsou spojky adaptérů vadné?

Chcete-li zkontrolovat, zda adaptérová spojka je vadný, systematicky jej kontrolujte z hlediska fyzického poškození, integrity těsnění, funkce uzamykacího mechanismu a těsnosti pod tlakem .Většinu závad lze identifikovat kombinací vizuální kontroly, ručního funkčního testování a řízené tlakové zkoušky před uvedením spojky do provozu.

Pochopte co Adaptérové spojky Dělat a kde selžou

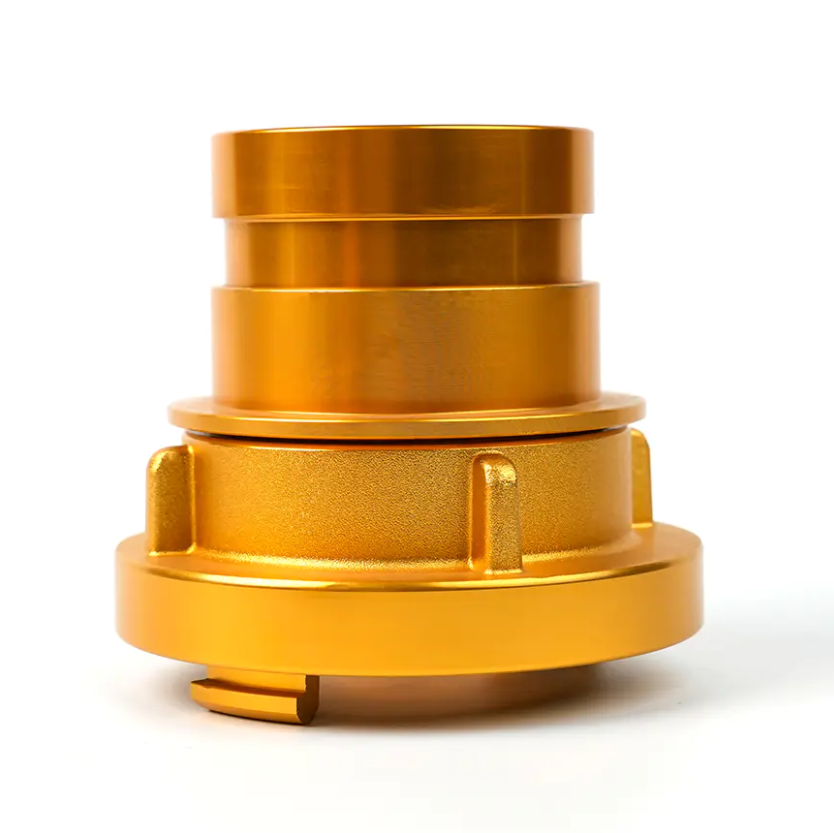

Adaptérové spojky jsou přechodové tvarovky, které umožňují spojení dvou různých standardů spojky bez úpravy kterékoli připojené součásti. Mezi běžné typy patří:

• Němčina do Storz (muž/žena) — převádí mezi německým standardem pro okamžitou vazbu a symetrickým spojovacím systémem Storz.
• Němčina do lesnictví — připojuje standardní německé spojky k armaturám lesních hasičských hadic.
• Němčina do němčiny Samozamykání — standardní německá spojka upravená s přidaným samosvorným zádržným mechanismem.
• Němčina do Flange — připojuje německé standardní hadicové spojky k přírubovým přívodům potrubí nebo zařízení.
• Němčina až vícezub — přemosťuje německé spojovací systémy s vícezubými tvarovkami typu vačka a drážka.
• Storz samec do Storz samice / Storz do Forestry — převádí mezi variantami Storz nebo ze Storz na normy pro lesní hadice.

Protože adaptérové spojky propojují dva různé mechanické systémy, jsou vystaveny namáhání oba spojovací body současně . Nejčastějšími místy závady jsou těsnění, zajišťovací zuby nebo výstupky, těleso (zejména v přechodové zóně mezi normami) a vnější povrchová úprava, která může indikovat korozi nebo poškození nárazem.

Vizuální kontrola krok za krokem

Každou kontrolu začněte důkladnou vizuální kontrolou při dostatečném osvětlení. Tento krok nic nestojí a zachytí většinu zjevných chyb ještě před zahájením jakéhokoli funkčního testování.

Zkontrolujte těleso spojky

• Hledejte praskliny, praskliny nebo praskliny v těle, zejména kolem oček, uší a přechodového ramene mezi dvěma spojovacími standardy.
• Zkontrolujte promáčknutí nebo deformace od nárazu – i malé deformace těla může zabránit správnému usazení spojky proti odpovídajícímu uložení.
• Prozkoumejte povrch koroze, důlková koroze nebo silná oxidace . Na hliníkových spojkách bílé práškové usazeniny (oxid hlinitý) indikují pronikání vlhkosti a zrychlenou degradaci povrchu. Na mosazných spojkách zelená patina v důlkových oblastech indikuje riziko odzinkování.
• Potvrďte, že tělo má žádné viditelné opravy svarů, záplaty nebo neautorizované úpravy — toto jsou důvody pro okamžité zamítnutí.

Zkontrolujte zajišťovací výstupky a zuby

• Prozkoumejte všechny uzamykací výstupky, uši nebo vačkové zuby pro odštípnutí, zaoblení nebo praskání. Opotřebené profily výstupků jsou jednou z hlavních příčin náhodného rozpojení pod tlakem.
• Na rozhraních typu Storz zkontrolujte, že půlkulaté zajišťovací výstupky jsou symetrické a nedeformované . Asymetrické opotřebení ukazuje, že spojka byla opakovaně připojena pod úhlem, což způsobuje nerovnoměrné zatížení jednoho oka.
• U samosvorných adaptérů německého typu ověřte zamykací pružina nebo spona je přítomna, neporušená a správně usazená . Chybějící nebo ohnutá pružina zabrání aktivaci samosvorné funkce.

Zkontrolujte těsnicí těsnění

• Odstraňte těsnění, pokud je přístupné, a zkontrolujte jej deformace v tlaku (trvalé zploštění), praskání, ztvrdnutí, bobtnání nebo poškození vytlačením .
• Těsnění, které bylo stlačeno níže 70 % původní tloušťky by měla být považována za ukončenou a vyměněna, protože již nebude vytvářet dostatečnou těsnicí sílu.
• Zkontrolujte, zda je těsnění sedí úplně a rovnoměrně ve své drážce bez zkroucené, zdvojené nebo chybějící části v sedacím kanálu.
• Ověřte, že materiál těsnění je kompatibilní s přepravovanou kapalinou – těsnění EPDM jsou standardní pro vodní a hasičské aplikace; NBR (nitrilová) těsnění jsou vyžadována pro kapaliny na bázi ropy.

Funkční testování: zapojení, rotace a uvolnění

Po vizuální kontrole otestujte mechanickou funkci spojky spojením s vhodným protikusem. Tento test potvrzuje, že spojka plní svou primární práci – spojuje a drží dvě armatury pohromadě – před aplikací tlaku.

1. Testovací zapojení — ručně připojte adaptér k jeho protikusu. Spojení by se mělo zapojit plynule a bez nadměrné síly . Odpor, váznutí nebo potřeba spojky silou spojovat značí nesouosost, deformaci nebo rozměrovou neshodu.
2. Testovací zamykání — po záběru se pokuste obě poloviny od sebe axiálně odtáhnout bez uvolnění zámku. Na správně fungující spojce, nemělo by být možné žádné axiální oddělení při zapnutém zajišťovacím mechanismu. Jakákoli axiální vůle větší než 1–2 mm pod silou ručního tahu znamená opotřebovanou nebo poškozenou geometrii zámku.
3. Testovací rotace (typy Storz) — Spojky typu Storz by se měly otáčet celým svým blokovacím obloukem (typicky 30° až 40° ) bez lepení, broušení nebo vyžadování nadměrného točivého momentu. Tuhá nebo hrubá rotace značí znečištění, korozi nebo poškozené povrchy oček.
4. Zkušební vydání — odpojte spojku a ujistěte se, že se uvolňuje čistě. Spojka, která vyžaduje nadměrnou sílu k rozpojení nebo která se částečně přilepí, může mít deformované výstupky nebo nafouklé těsnění, které způsobuje překážku.
5. Zkontrolujte sedací mezeru — při plném záběru zkontrolujte rozhraní mezi dvěma čely spojky. Mělo by tam být žádná viditelná mezera po obvodu . Nerovnoměrná nebo částečně otevřená čelní mezera naznačuje, že těsnění nebo těsnicí plochy nejsou v plném kontaktu, což bude mít za následek netěsnost pod tlakem.

Tlakové testování pro potvrzení výkonu bez úniku

Spojka, která projde vizuální a funkční kontrolou, by měla být před opětovným uvedením do provozu v kritických aplikacích, jako je hašení požárů, hydraulické přepravy nebo tlakové procesní linky, podrobena tlakové zkoušce. Tlaková zkouška je jedinou definitivní metodou pro potvrzení, že těsnění je za provozních podmínek neporušené.

Postup hydrostatického testu

• Připojte spojku adaptéru do uzavřené zkušební sestavy pomocí vhodných záslepek nebo potrubí zkušební stolice.
• Naplňte sestavu úplně vodou, vypusťte veškerý vzduch a poté natlakujte 1,5násobek jmenovitého pracovního tlaku spojky — typicky 15–25 barů pro standardní spojky hasičských hadic.
• Udržujte zkušební tlak minimálně 60 sekund a zkontrolujte všechna rozhraní, těleso spojky a zónu těsnění, zda na manometru neprosakují, nekapají nebo neklesají tlak.
• Jakýkoli pokles tlaku nebo viditelná vlhkost na čele nebo tělese spojky představuje poruchu testu – spojka musí být rozebrána, závada musí být identifikována a součást buď opravena s novým těsněním, nebo musí být zcela vyměněna.

Běžné typy poruch a jejich pravděpodobné příčiny

Intervaly kontrol a doporučené postupy údržby

Pravidelná, plánovaná kontrola je mnohem efektivnější než reaktivní hledání závady poté, co došlo k poruše. Doporučená frekvence kontrol závisí na aplikaci a prostředí:

• Po každém použití — v hasičských nebo nouzových aplikacích vizuálně zkontrolujte každou spojku adaptéru po každém nasazení. Před vrácením zařízení do připraveného stavu zkontrolujte, zda nedošlo k poškození nárazem, stavu těsnění a opotřebení.
• Každých 6 měsíců — proveďte úplnou vizuální, funkční a tlakovou zkoušku všech spojek adaptérů v pohotovostním stavu. Normy jako DIN 14811 (pro německé hasičské spojky) doporučují testování minimálně dvakrát ročně.
• Po každém nárazu nebo pádu — vždy zkontrolujte spojku adaptéru, která spadla na tvrdý povrch nebo na ni narazilo zařízení, i když není patrné žádné viditelné poškození. Skryté trhliny v odlévacích slitinách nemusí být zvenčí viditelné, ale pod tlakem selžou.
• Každoroční výměna těsnění — v aplikacích s vysokým použitím nebo při venkovním skladování vyměňujte těsnění podle pevného ročního plánu bez ohledu na zdánlivý stav. Materiál těsnění (zejména EPDM a NBR) se degraduje působením UV záření, ozónu a tepelných cyklů, i když není v provozu.

Po vyčištění lehce namažte povrchy oček a těsnění kompatibilním mazivem (silikonové mazivo pro těsnění EPDM; vazelína se nedoporučuje, protože znehodnocuje pryžová těsnění). Spojky adaptérů skladujte na suchém místě mimo dosah UV záření a chemických výparů, abyste maximalizovali životnost mezi kontrolami.

Kdy raději vyměnit než opravit an Adaptérová spojka

Ne všechny závady jsou opravitelné. Některé podmínky vyžadují okamžité vyřazení z provozu a úplnou výměnu spojky adaptéru, bez ohledu na náklady:

• Jakákoli prasklina v těle spojky — trhliny se šíří pod tlakem a nelze je bezpečně svařit nebo opravit v tlakových spojkách.
• Poškození očka nebo zubů přesahující drobné opotřebení — Odštípnutá, zlomená nebo silně zaoblená geometrie výstupku nelze obnovit a bude mít za následek nespolehlivé uzamčení.
• Tloušťka stěny tělesa snížená korozí — pokud důlková koroze pronikla více než 20 % jmenovité tloušťky stěny nelze zaručit strukturální integritu pod tlakem.
• Po výměně těsnění neudrží tlak — pokud spojka nadále netěsní i po instalaci nového správně nasazeného těsnění, je pravděpodobně poškozená těsnicí plocha tělesa a těleso spojky se musí vyměnit.
• Neznámá servisní historie nebo stáří přesahující životnost — adaptérové spojky bez dohledatelných inspekčních záznamů nebo ty, které přesahují životnost doporučenou výrobcem (obvykle 10–15 let pro hliníkové hasicí spojky), by měly být vyřazeny z tlakové služby bez ohledu na zdánlivý stav.
