Vše, co potřebujete vědět o uzamykatelné spojce Storz

A Zamykací spojka Storz je standardizovaný, symetrický, čtvrtotáčkový vačkový uzamykací konektor široce používaný v hašení požárů, průmyslovém přenosu kapalin a záchranných službách k vytvoření rychlých, nepropustných hadicových spojů bez použití nářadí. Oba konce spojky jsou identické, což eliminuje potřebu rozlišovat mezi samčí a samičí armaturou – jednoduše zarovnejte, zatlačte a otočte o 90° pro zajištění. Tato konstrukce dramaticky zkracuje dobu připojení ve vysokotlakých situacích a je jedním z nejdůvěryhodnějších spojovacích systémů na světě.

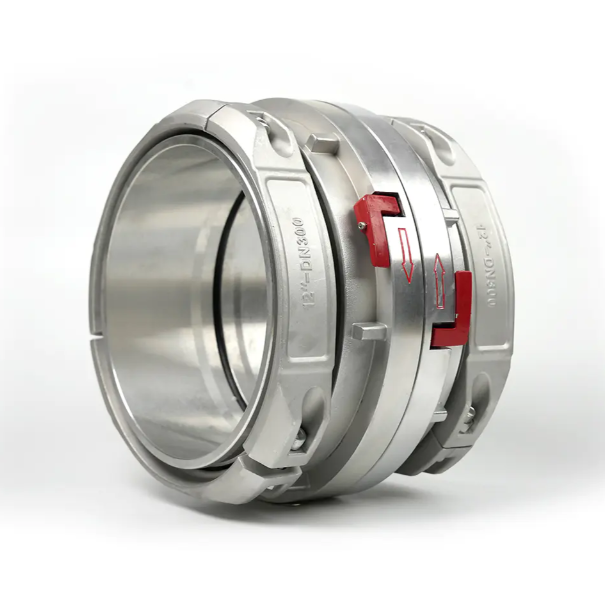

Co je a Zamykací spojka Storz a jak to funguje

Spojka Storz, kterou vynalezl Carl August Guido Storz v roce 1882, byla navržena tak, aby vyřešila kritický problém při hašení požárů: nesprávné spojky hadic. Protože tradiční závitové spojky vyžadovaly sladění samčích a samičích konců, spojování hadic z různých oddělení nebo zdrojů bylo v nouzových situacích často nemožné.

Systém Storz využívá a symetrický uzamykací mechanismus s výstupkem a vačkou . Každý konec spojky má dva výstupky a odpovídající vačkovou drážku. Když se dva konce spojí, výstupky se zasunou do protilehlých vačkových drážek. Otočením o 90° je pak uzamkne na místě a stlačí pryžové těsnění, aby se vytvořilo vodotěsné těsnění.

Mezi klíčové provozní vlastnosti patří:

• Připojení je dosaženo za méně než 3 sekundy bez použití nářadí
• Lze připojit nebo odpojit i pod zbytkovým tlakem
• Symetrický design: oba konce jsou zaměnitelné
• Integrovaný otočný kloub umožňuje hadicím se volně otáčet bez překroucení spoje

Standardní velikosti a jmenovité tlaky

Spojky Storz se vyrábějí v řadě standardizovaných velikostí, aby vyhovovaly různým objemům průtoku a požadavkům na tlak. Označení velikosti se vztahuje na jmenovitý vnitřní průměr připojované hadice nebo trubky.

The Nejpoužívanější je velikost 52 mm ve strukturálním hašení požárů po celém světě. Pro certifikaci podle EN 1775 a podobných norem musí být spojky testovány na minimálně 1,5násobek jejich pracovního tlaku.

Materiály použité při konstrukci spojky Storz

Výběr materiálu přímo ovlivňuje hmotnost, odolnost proti korozi, životnost a vhodnost pro konkrétní média. Tři základní materiály jsou:

Hliníková slitina

Nejběžnější materiál pro hasičské aplikace. Hliníkové spojky Storz jsou lehký (obvykle o 30–50 % lehčí než mosazné ekvivalenty) , odolný vůči korozi ve většině prostředí a snadno se s ním manipuluje za podmínek únavy. Nejsou vhodné pro použití s ​​mořskou vodou nebo vysoce kyselými kapalinami.

Mosaz

Mosaz Storz couplings offer superior corrosion resistance, particularly in marine and chemically aggressive environments. They are heavier but highly durable and are often used in permanent or semi-permanent industrial installations where weight is not a concern.

Nerezová ocel

Používá se v nejnáročnějších průmyslových, chemických a farmaceutických prostředích. Nerezové spojky odolávají agresivním chemikáliím, vysokým teplotám a extrémnímu mechanickému namáhání. Jsou nejtěžší variantou, ale poskytují nejdelší životnost v náročných podmínkách.

Typy těsnění a jejich role v těsnícím výkonu

Těsnění je těsnící prvek spojky Storz. Sedí v drážce na jedné straně spojky a je stlačena při vytváření spojení. Materiál těsnění musí být zvolen na základě přepravované kapaliny a teplotního rozsahu.

• EPDM (ethylen propylen dien monomer): Standard pro vodní a hasičské aplikace. Odolné vůči UV záření, ozónu a páře do 120°C.
• NBR (nitril-butadienový kaučuk): Vhodné pro kapaliny, oleje a paliva na bázi ropy. Odolný vůči uhlovodíkům, ale degraduje působením ozónu.
• FKM (Viton): Zvládá agresivní chemikálie, vysoké teploty do 200°C a koncentrované kyseliny. Používá se v chemickém a průmyslovém kontextu.
• Silikon: Potravinářské aplikace a vysokoteplotní parní potrubí. V souladu s předpisy FDA tam, kde je to požadováno.

Těsnění by mělo být před každým použitím zkontrolováno a vyměněno, pokud je prasklé, deformované nebo ztvrdlé. Vadné těsnění je hlavní příčinou netěsností spojky Storz v provozních podmínkách.

Klíčové aplikace napříč odvětvími

Uzamykací spojky Storz se používají i mimo hasičské služby. Jejich standardizovaná konstrukce s rychlým připojením je činí ideálními všude tam, kde je potřeba rychlý přenos tekutin.

Hasičské a záchranné služby

Toto zůstává primární aplikací. Hasičské sbory ve více než 40 zemích používají Storz jako standardní hadicovou spojku. Hydrantové přípojky, vývody spotřebičů a spoje hadice s hadicí – to vše závisí na spojkách Storz. Symetrický design umožňuje každému hasičovi připojit jakoukoli hadici k libovolnému hydrantu bez obav o kompatibilitu.

Přenos průmyslových kapalin

Chemické závody, rafinerie a zpracovatelská zařízení používají spojky Storz pro přepravu vody, rozpouštědel a neagresivních chemikálií mezi skladovacími nádržemi a dopravními prostředky. Provoz bez použití nářadí zkracuje dobu manipulace při nakládání a vykládání.

Zemědělství a zavlažování

Velkoplošné závlahové systémy využívají spojky Storz pro rychlé připojení vodovodního řadu a vývodů čerpadel. Velikosti 75 mm a 100 mm jsou běžné v polních aplikacích, kde jsou vyžadovány vysoké průtoky s minimálním poklesem tlaku.

Těžba a tunelování

Podzemní prostředí vyžaduje rychlá a spolehlivá připojení jak pro hasicí systémy, tak pro odvodňovací systémy. Spojky Storz jsou preferovány pro svou odolnost a schopnost fungovat v prašných, vlhkých a omezených podmínkách.

Stavebnictví a pozemní stavitelství

Dočasné vodovodní potrubí na staveništích, míchání betonu a odvodňovací aplikace – to vše těží z přenosnosti a zaměnitelnosti spojek Storz.

Storz vs jiné rychlospojkové systémy

Pochopení srovnání Storz s alternativními spojovacími systémy pomáhá při výběru správného řešení pro danou aplikaci.

Příslušné normy a certifikace

Spojky Storz používané v profesionálních aplikacích musí splňovat platné normy, aby byla zajištěna interoperabilita a bezpečnost. Mezi nejčastěji zmiňované normy patří:

• DIN 14307: Německá norma definující požadavky na rozměry a výkon pro spojky Storz používané při hašení požárů. Široce přijat v celé Evropě.
• EN 1775: Evropská norma pro systémy hasičských hadic včetně požadavků na spojky.
• NFPA 1963: Americká norma pro připojení požárních hadic. Zatímco USA běžně používají NST (National Standard Thread), mnoho amerických oddělení má nyní na skladě adaptéry Storz pro napájecí vedení s velkým průměrem.
• AS 2419.1: Australská norma pokrývající instalace požárních hydrantů, včetně specifikací spojky Storz.

Vždy si ověřte, že spojky nesou příslušné certifikační značky a dokumentaci sledovatelnosti, zejména pro hasičské aplikace zajišťující bezpečnost života.

Kontrola, údržba a životnost

Správná údržba prodlužuje životnost a zajišťuje spolehlivý výkon, když je to nejdůležitější. Dobře udržovaná hliníková spojka Storz vydrží 10–20 let a více v běžné hasičské službě.

Kontrolní seznam rutinních kontrol

• Zkontrolujte těsnění, zda není popraskané, ztvrdlé, bobtná nebo zdeformováno – vyměňujte jej jednou ročně nebo častěji v prostředí s intenzivním používáním
• Zkontrolujte výstupky a vačkové štěrbiny, zda nejsou opotřebené, otřepy nebo deformace, které by mohly bránit plnému záběru
• Zkontrolujte otočný pohyb – měl by se volně otáčet bez tuhosti nebo broušení
• Hledejte korozi, důlky nebo praskliny na těle spojky, zejména kolem patek oka
• Vyzkoušejte záběr spojky s protispojkou – spoj by se měl zablokovat pevnou čtvrtotáčkou a neměl by chrastit ani se nerozpojovat bez úmyslného úsilí

Nejlepší postupy údržby

• Po vystavení slané vodě nebo chemikáliím očistěte čistou vodou
• Na otočné a uzamykací plochy nanášejte každý rok lehký lubrikant na silikonové bázi – vyhněte se lubrikantům na ropné bázi, které znehodnocují pryžová těsnění
• Skladujte spojky s nainstalovanými ochrannými kryty, aby se zabránilo vniknutí cizího materiálu do čela spojky
• Vyřaďte z provozu jakoukoli spojku s prasklým tělem, odizolovanými výstupky nebo zadřenými otočnými čepy – neopravujte poškození konstrukce v terénu

Adaptéry a příslušenství pro Storz Systems

Komplexní řada příslušenství rozšiřuje kompatibilitu spojek Storz napříč různými systémy a aplikacemi:

• Závitové adaptéry Storz na BSP/NPT: Umožňují spojení mezi spojkami Storz a závitovými potrubními systémy – běžně používané pro připojení hydrantů ve smíšených standardních prostředích
• Adaptéry Storz na Camlock: Kompatibilita mostu mezi hasicími hadicemi Storz a průmyslovými systémy Camlock
• Redukční spojky: Připojte dvě spojky Storz různých jmenovitých velikostí, např. 75 mm přívodní hadici k 52 mm útočné hadici
• Prázdné uzávěry a zátky: Během přepravy a skladování utěsněte nepoužívané výstupy nebo otevřené konce spojek
• Manometry se vstupem Storz: Pro monitorování napájecího tlaku v místě připojení spojky
• Zajišťovací svorky a přidržovací zařízení: Další zabezpečení pro průmyslová prostředí s vysokými vibracemi, kde je riziko náhodného odpojení o čtvrt otáčky

Běžné problémy a odstraňování problémů

I dobře udržované spojky Storz se mohou v terénu setkat s problémy. Zde jsou nejčastější problémy a jejich příčiny:

Spojka se zcela nezablokuje

Způsobeno úlomky ve vačkových štěrbinách, opotřebovanými nebo poškozenými výstupky nebo oteklým těsněním, které zabraňuje setkání tváří. Vyčistěte vačkové drážky, zkontrolujte výstupky a zkontrolujte tloušťku těsnění. Vyměňte opotřebované nebo poškozené součásti.

Netěsnost v místě připojení

Téměř vždy způsobeno poškozeným, chybějícím nebo nesprávně usazeným těsněním. V některých případech deformovaná plocha spojky brání správnému stlačení těsnění. Zkontrolujte dosedací drážku těsnění, zda nevykazuje zářezy nebo deformace.

Spojka se po natlakování obtížně odpojuje

Zbytkový tlak zachycuje spojku v zajištěné poloze. Před pokusem o odpojení vždy vypusťte tlak. Nikdy nenarážejte do tělesa spojky nástroji, abyste vynutili rozpojení – poškodí se očka a vačkové drážky.

Swivel Seized nebo Stiff

Způsobeno korozí, znečištěním nebo nedostatečným mazáním. Naneste penetrační silikonový lubrikant a obratlík postupně otáčejte. Pokud otočná hlavice zůstane zadřená, vyřaďte ji z provozu – neotočná otočná hlavice způsobuje kroucení hadice a snižuje účinnost průtoku.

Výběr správné spojky Storz pro vaši aplikaci

K určení nejvhodnější specifikace spojky Storz použijte následující rozhodovací body:

1. Určete požadovaný průtok a pracovní tlak — vyberte jmenovitou velikost, která splňuje vaše požadavky na průtok bez nadměrné tlakové ztráty
2. Identifikujte přenášenou tekutinu — Podle toho zvolte materiál (hliník, mosaz, nerez) a typ těsnění (EPDM, NBR, FKM)
3. Zkontrolujte platné normy — Ujistěte se, že spojka splňuje rozměrové a tlakové normy požadované ve vašem regionu nebo průmyslu
4. Zvažte provozní prostředí — mořské nebo chemické prostředí vyžaduje materiály vyšší kvality; aplikace citlivé na hmotnost upřednostňují hliník
5. Posuďte kompatibilitu se stávajícími systémy — jsou-li vyžadovány adaptéry, ověřte kompatibilitu adaptéru a ověřte, že nejsou zavedeny žádné další sankce za pokles tlaku
6. Potvrďte typ koncového připojení – určit, jak se spojka připojí k hadici, potrubí nebo zařízení (krimpování, dřík hadice, závit, příruba)
