Jak používat a vybrat spojku požární hadice Storz?

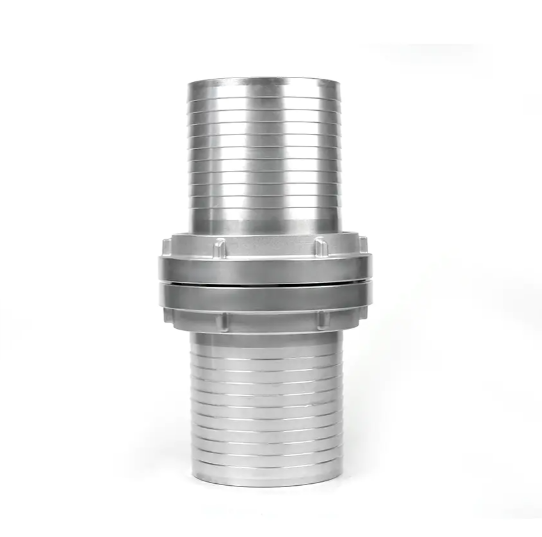

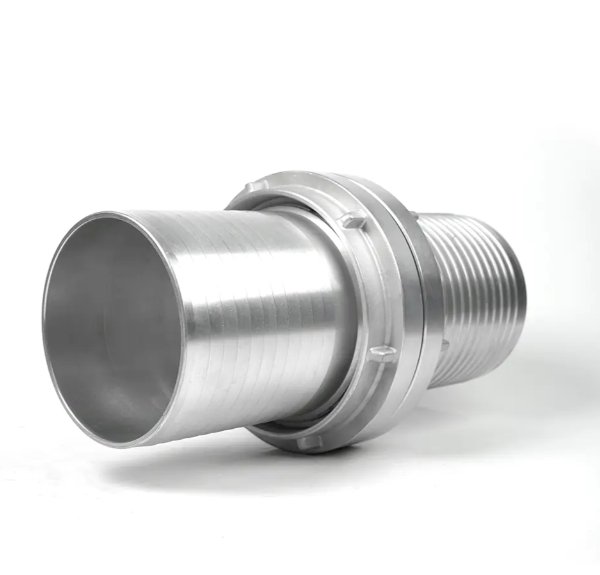

A Spojka požární hadice Storz je symetrický, bezpohlavní konektor s vačkou a drážkou, který umožňuje spojení dvou stejných polovin bez použití závitu. Na rozdíl od závitových spojek, které vyžadují lícující vnitřní a vnější konce, se jakékoli dvě spojky Storz stejné jmenovité velikosti okamžitě spojí s čtvrtotáčkovou rotací . Tento design z něj činí staardní volbu pro rychlé nasazení při likvidaci požáru po celém světě – používají jej hasiči, průmyslová zařízení a letištní záchranné služby v celé Evropě, Severní Americe i mimo ni.

Výběr správné spojky Storz závisí na třech hlavních faktorech: jmenovitý průměr, materiál a jmenovitý tlak . Správné nastavení zajišťuje těsnost v extrémních podmínkách hasičských prací.

Porozumění Storz spojka Velikosti a kdy je použít

Spojky Storz jsou klasifikovány podle jejich jmenovitý průměr (DN) , který se vztahuje spíše na velikost vnitřního otvoru spojky než na vnější průměr. Standardní velikosti se pohybují od DN 25 do DN 150, každá je vhodná pro specifické požadavky na průtok.

V Evropě a zemích podle normy DIN 14307, DN 52 a DN 75 jsou nejskladovanější velikosti pro obecní hasičské sbory. V Severní Americe jsou 2,5palcové (přibližně DN 65) a 4palcové (přibližně DN 100) verze Storz běžné na vývodech hydrantů a výtlakech čerpadel.

Jak správně připojit a odpojit spojku Storz

Postup připojení je přímočarý, ale záleží na technice – zvláště pod tlakem nebo za podmínek špatné viditelnosti. Pro spolehlivý a těsný spoj postupujte podle následujících kroků:

Spojení dvou spojek Storz

1. Před spojením zkontrolujte obě čela spojky a těsnění, zda na nich nejsou nečistoty, zářezy nebo deformace.
2. Zarovnejte obě spojky lícem k sobě tak, aby oušky (uši) do sebe zapadají — zvednutá vačka na jednom se zasune do odpovídajícího vybrání na druhém.
3. Otočte jednu spojku přibližně 90° ve směru hodinových ručiček dokud neucítíte nebo neuslyšíte zacvaknutí zajišťovací zarážky.
4. Ověřte spojení jemným odtažením obou polovin od sebe – uzamčená spojka Storz se při ručním tahu neoddělí.
5. Zkontrolujte, zda těsnění lícuje a po obvodu není odkrytá žádná hrana.

Odpojení pod zbytkovým tlakem

Nikdy se nepokoušejte odpojit armaturu Storz, pokud je potrubí stále pod tlakem. Zbytkový tlak tak nízký jako 0,5 baru může způsobit uvolnění spojky s dostatečnou silou, která způsobí zranění. Vždy odvzdušněte potrubí, potvrďte nulový tlak a poté otočte jednu polovinu 90° proti směru hodinových ručiček oddělit.

Výběr správného materiálu pro vaše provozní prostředí

Spojky Storz jsou vyráběny z několika materiálů, z nichž každý má odlišné výhody v závislosti na prostředí nasazení, hmotnosti a riziku chemické expozice.

• Hliníková slitina (nejběžnější): Nízká hmotnost přibližně 0,3–1,2 kg pro DN 52–DN 100, odolná proti korozi a vhodná pro tlaky do 16 bar. Ideální pro mobilní hasičské přístroje, kde úspora hmotnosti zvyšuje rychlost manipulace.
• Nerezová ocel (AISI 304 / 316): Nejlepší volba pro trvalé instalace, vystavení mořské vodě nebo prostředí chemických závodů. Těžší než hliník, ale dimenzovaný na vyšší pracovní tlaky – obvykle až 25 barů — a odolné vůči chloridové korozi.
• mosaz: Používá se v památkových systémech a určitých průmyslových aplikacích. Nabízí vynikající odolnost proti korozi a obrobitelnost, ale přidává významnou hmotnost; méně běžné v moderních požárních službách.
• Polymer / vysokopevnostní kompozit: Nově vznikající možnost pro lehké hadicové navijáky první pomoci a hasičské sady v divočině. Obvykle omezeno na pod 10 barů pracovní tlak.

Pro většinu strukturálních požárů a obecních vodovodních aplikací, hliníkové spojky Storz vyhovující DIN 14307 nebo EN 1947 představují optimální rovnováhu hmotnosti, pevnosti a ceny.

Hodnocení tlaku a co znamenají v praxi

Spojky Storz nesou dvě klíčová označení tlaku: jmenovitý pracovní tlak (PN) and zkušební tlak . Zkušební tlak je obvykle 1,5× pracovní tlak , ověřeno během hydrostatického továrního testování.

Vždy vybírejte spojku určenou pro minimálně 25 % nad maximální provozní tlak vašeho systému . Pro systémy stoupacích potrubí výškových budov, kde statický tlak může překročit 12 barů i před zvýšením tlaku čerpadla, se důrazně doporučují spojky z nerezové oceli.

Výběr těsnění: Nejvíce přehlížený faktor v Storz spojka Výkon

Vnitřní ploché těsnění je jediným těsnicím prvkem ve spojce Storz, takže její stav a výběr materiálu jsou kritické. Opotřebené nebo nekompatibilní těsnění je hlavní příčinou úniků Storz ve službě.

• EPDM (ethylen propylen dien monomer): Standardní volba pro vodovody. Určeno pro teploty od -40 °C do 120 °C. Kompatibilní s vodou, pěnovými koncentráty a jemnými čisticími prostředky.
• NBR/Nitril: Používejte tam, kde mohou být přítomny minerální oleje nebo kapaliny na bázi ropy – například pro zamezení úniku paliva nebo aplikace v rafinériích ropy. Nevhodné pro prostředí bohatá na ozón.
• Silikon: Vysokoteplotní aplikace nad 120 °C, jako je proplachování párou nebo přehřátou vodou. Nižší mechanická odolnost ve srovnání s EPDM.
• PTFE: Chemická odolnost ve velmi širokém rozsahu pH. Upřednostňuje se pro agresivní průmyslové kapaliny, ale vyžaduje přesnou instalaci, aby se zabránilo deformaci prouděním za studena.

Těsnění by mělo být před každým použitím zkontrolováno a vyměněno, když jsou viditelné povrchové praskliny, trvalé sevření tlakem nebo deformace hran. Těsnění Storz nemažte tuky na ropné bázi , protože tyto degradují EPDM a NBR. Používejte pouze lubrikant na silikonové bázi nebo obyčejnou vodu.

Standards and Certifications to Look for When Purchasing

Spojky Storz určené pro požární použití by měly splňovat uznávané normy, které definují rozměrové tolerance, materiálové specifikace a požadavky na tlakové zkoušky. Nevyhovující spojky se mohou jevit podobně, ale nedaří se jim spolehlivě zablokovat s certifikovaným zařízením.

• DIN 14307 (Německo / široce používané v Evropě): Základní norma pokrývající rozměry a požadavky na materiál pro hliníkové spojky Storz v DN 25 až DN 150.
• EN 1947: Evropská norma pro spojky požárních hadic, harmonizující požadavky DIN 14307 napříč členskými státy EU. Hledejte označení CE tam, kde to vyžadují místní pravidla pro zadávání zakázek.
• NFPA 1963 (USA): Upravuje připojení požárních hadic včetně armatur typu Storz používaných v severoamerických odděleních. Určuje geometrii výstupků, ekvivalenty závitů a testovací protokoly.
• AS 4484 (Austrálie): Australská norma pro spojky požárních hadic s odkazem na rozměry Storz přizpůsobené místním požadavkům požární služby.

Při nákupu pro institucionální nebo státní protipožární použití si vždy vyžádejte materiálový certifikát výrobce a protokol o hydrostatické zkoušce pro potvrzení shody před instalací.

Nejlepší postupy pro údržbu, kontrolu a skladování

Spojka Storz, která se dobře udržuje, bude spolehlivě fungovat 10 až 20 let v běžném provozu. Postup údržby je jednoduchý, ale musí být konzistentní.

Po každém použití

• Opláchněte čistou sladkou vodou, abyste odstranili sůl, zbytky pěnového koncentrátu nebo sediment.
• Před uskladněním zcela osušte, abyste zabránili vzniku důlkové koroze na površích z hliníkové slitiny.
• Vyměňte protiprachovou krytku, abyste chránili povrch těsnění před UV zářením a fyzickým poškozením.

Kontrolní seznam pravidelných kontrol

• Zkontrolujte geometrii výstupků – ohnuté nebo deformované výstupky brání plnému otočení o 90° a mohou způsobit náhodné odpojení pod tlakem.
• Otestujte blokovací zarážku spojením dvou identických jednotek a ověřením správného zapojení.
• Zkontrolujte dosedací drážku těsnění, zda v ní nejsou rýhy nebo zapuštěné písky, které mohou těsnění během spojování proříznout.
• Proveďte každoroční zkoušku hydrostatického tlaku při 1,5× pracovní tlak pro spojky používané v systémech kritické bezpečnosti života.

Podmínky skladování

Spojky Storz skladujte mimo přímé sluneční světlo (které znehodnocuje těsnění EPDM), ropné produkty a teploty pod -20 °C po delší dobu. Horizontální závěsný úložný prostor na hadicových stojanech zabraňuje poškození uší ucha při nárazu, ke kterému může dojít, když se spojky hromadí na sebe.

Společné konfigurace adaptérů při směšování spojovacích systémů

V praxi hasičské sbory často provozují zařízení se smíšenými spojovacími standardy – zejména při integraci s komunálními hydrantovými sítěmi, partnery vzájemné pomoci nebo starší infrastrukturou, která používá závitové nebo okamžité spojky. Tento problém řeší adaptéry Storz-to-other.

• Vlákno Storz to BSP (British Standard Pipe): Umožňuje hadici Storz připojit k závitovým hydrantovým výstupům nebo čerpadlům. K dispozici v samčích a samičích konfiguracích BSP, typicky 1½" až 4" BSP.
• Závit Storz to NH (National Hose, USA): Vyžadováno, když se severoamerické zařízení propojuje s napájecími vedeními vybavenými Storz. Adaptér 2½" NH na 2,5" Storz je jedním z nejběžnějších v přeshraničních nebo letištních soupravách vzájemné pomoci.
• Redukce Storz DN 75 až DN 52: Redukční adaptér, který snižuje průměr přívodního potrubí pro nasazení útočné hadice bez nutnosti samostatného rozdělovače vidlice.
• Storz to camlock: Používá se v průmyslových zařízeních, kde jsou armatury camlock (typ C/E) standardní na procesním zařízení, ale připojení požárních hadic používá Storz.

Vždy specifikujte přesný typ vstupní a výstupní spojky, velikost a jmenovitý tlak při objednávání adaptérů. Neodpovídající jmenovité tlaky na adaptéru jsou častým zdrojem poruch při vrtání s vysokým průtokem.
