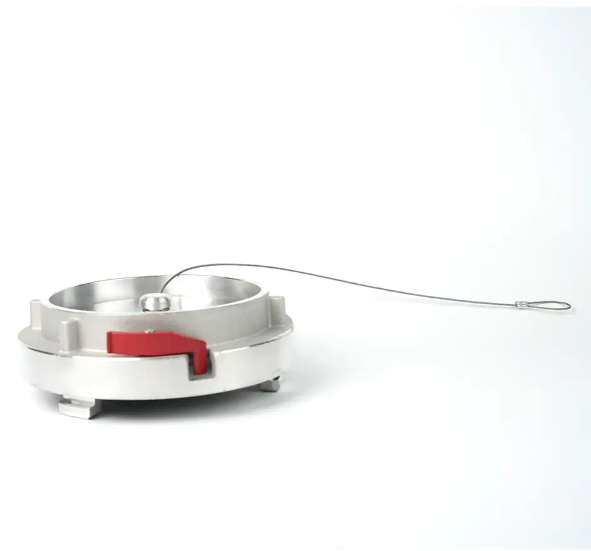

Co je Storz Locking Blank Cap?

A Zamykací záslepka Storz je specializovaná průmyslová tlaková armatura určená k utěsnění výtlačných nebo sacích konců potrubí, ventilů a hadic kompatibilních se společností Storz. Na rozdíl od standardních uzávěrů Storz zahrnuje „uzamykací“ varianta mechanickou západku nebo bezpečnostní uzamykací mechanismus – často pružinový kolík nebo jezdec s otočným zámkem – který zabraňuje náhodnému rozpojení spojky v důsledku vysokofrekvenčních vibrací, krouticího momentu hadice nebo náhlých tlakových rázů. Slouží jako primární bezpečnostní bariéra v systémech dodávání tekutin a zajišťuje, že nepoužívané porty zůstanou vzduchotěsné a vodotěsné za přísných provozních podmínek.

Základní konstrukce spojky Storz je „bezpohlavní“, což znamená, že oba konce spojení jsou identické. To eliminuje potřebu sladit vnější a vnitřní závity, což výrazně urychluje nasazení v nouzových scénářích. Prázdný uzávěr účinně funguje jako "koncový" bod tohoto systému. Když je uzamykací mechanismus v záběru, uzávěrem nelze otáčet nebo sejmout bez ručního zásahu základní vrstva zabezpečení ve veřejné infrastruktuře a vysokotlakých průmyslových prostředích.

Návrh jádra a mechanické součásti

Abychom pochopili účinnost a Záslepka Storz s uzávěrem , je třeba prozkoumat jeho strukturální anatomii. Víčko je obvykle kované nebo odlévané z vysoce pevných materiálů a skládá se z několika kritických součástí, které spolupracují při zachování těsnění.

Lug System

"Očka" jsou zámkové háky, které definují spojení Storz. Na záslepce jsou tyto výstupky přesně opracovány, aby se zasunuly do drážek přijímací spojky. Vzdálenost mezi výstupky – známá jako Vzdálenost KA nebo Lug Distance —je primární metrika velikosti. Například 65mm čepička Storz musí mít odpovídající vzdálenost KA (obvykle 81 mm), aby pasovala na odpovídající ventil.

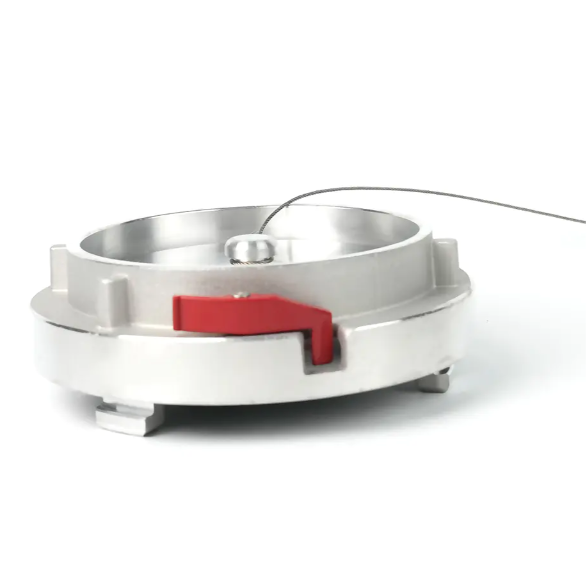

Uzamykací mechanismus

Funkce "Locking" je to, co odlišuje tuto čepici od standardních verzí. Obvykle se skládá z a kovová západka ovládaná pružinou umístěný na vnějším ráfku. Jakmile je víčko otočeno do uzamčené polohy (typicky otočení o 90 stupňů), západka zaklapne do zářezu na přijímací spojce. Tím se zabrání protirotaci. V prostředí s vysokými vibracemi, jako například na pohyblivém požárním zařízení nebo v blízkosti těžkých průmyslových čerpadel, tento zámek zabraňuje uvolnění víčka v průběhu času.

Těsnící těsnění

Uvnitř čela víčka je umístěno odolné těsnění. V závislosti na zamýšleném použití jsou tato těsnění vyrobena z různých elastomerů:

• Nitril (NBR): Standard pro vodní a olejové aplikace, nabízející vynikající odolnost proti opotřebení.
• Viton (FKM): Používá se pro vysokoteplotní nebo chemicky náročná prostředí.
• EPDM: Preferováno pro venkovní použití kvůli odolnosti vůči UV záření a degradaci ozónem.

Technické specifikace a velikostní standardy

Záslepka Storz s uzávěrems jsou vyráběny podle přísných mezinárodních norem, aby byla zajištěna zaměnitelnost. Nejběžnějšími standardy jsou DIN (Německý institut pro normalizaci) a různé evropské požární bezpečnostní předpisy. Přesnost velikosti je zásadní; nesoulad byť jen několik milimetrů ve vzdálenosti KA způsobí, že víčko bude k ničemu.

Kritické aplikace v moderní infrastruktuře

Použití uzamykatelných záslepek je povinné v několika odvětvích, kde by selhání izolace kapaliny mohlo vést ke katastrofálním škodám na majetku nebo ohrožení životního prostředí.

Protipožární a stojánkové systémy

Hasiči používají tyto kryty k ochraně připojení požárního oddělení (FDC) na vnější straně budov. Bez uzamykacího uzávěru by mohly úlomky, hnízdící hmyz nebo vandalové bránit vodní cestě. Když dojde k požáru, hasiči musí být schopni důvěřovat, že vstup je čistý. The uzamykací mechanismus zajišťuje, že víčko zůstane na svém místě navzdory vysoce frekventovanému městskému prostředí, kde může být manipulováno se standardními uzávěry.

Doprava volně loženého prášku a granulí

V pneumatické dopravě prášků (jako je cement, mouka nebo plastové pelety) jsou armatury Storz všudypřítomné. Během přepravy mohou vibrace vozidla způsobit uvolnění neuzamykatelného kování. Uzamykací záslepka zabraňuje náhodnému vysypání suchých sypkých materiálů, což může být jak finanční ztráta, tak i respirační riziko pro obsluhu.

Řízení odpadních vod a sání

Vakuové vozy a čistírny odpadních vod využívají k utěsnění sacích otvorů záslepky Storz. Protože tyto systémy často pracují pod podtlakem, celistvost těsnění je prvořadé, aby se zabránilo kavitaci čerpadla. Pojistný kolík zajišťuje, že uzávěr zůstane dokonale vycentrován a přitlačen k těsnění, čímž se udržuje vakuum.

Materiálové vědy a faktory trvanlivosti

Výběr materiálu pro a Záslepka Storz s uzávěrem je určeno prostředím, které bude obývat. Použití nesprávné slitiny může vést ke galvanické korozi nebo mechanickému selhání pod tlakem.

1. Kovaný hliník: Toto je nejběžnější materiál. Kování poskytuje lepší strukturu zrna ve srovnání s odléváním, což umožňuje, aby čepice odolala pracovní tlak až 16 barů (232 PSI) bez praskání. Většina je tvrdě eloxována, aby se zabránilo oxidaci.
2. Nerezová ocel (třída 316): Nezbytné pro mořské prostředí nebo chemické zpracovatelské závody. Nerezové uzávěry Storz odolávají korozi slanou vodou a často se používají v „kyselých“ konfiguracích, kde jsou přítomny agresivní čisticí prostředky.
3. Mosaz/Gunmetal: Upřednostňuje se v podzemních důlních nebo výbušných atmosférách (zóny ATEX), protože se jedná o „nejiskřící“ kovy. Pokud mosazný uzávěr upadne nebo na něj udeří, je nepravděpodobné, že by se vytvořila jiskra, která by mohla zapálit hořlavé plyny.

Protokoly instalace a údržby

Aby bylo zajištěno, že uzavírací záslepka Storz plní svou funkci správně, je nutná správná instalace a opakovaná údržba. Nesprávně usazená čepice představuje riziko střely pod vysokým tlakem.

Kroky instalace

1. Zkontrolujte těsnění, zda nemá praskliny, písek nebo plochá místa. 2. Zarovnejte výstupky na záslepce s otvory na pevné spojce. 3. Pevně ​​zatlačte a otočte uzávěr ve směru hodinových ručiček. 4. Pokračujte v otáčení, dokud se pojistný kolík "cvakne" nebo zaskočí zajišťovací jezdec. 5. Proveďte test "odtažení", abyste se ujistili, že se uzávěr nemůže otáčet v opačném směru bez stlačení uvolňovací západky.

Kontrolní seznam údržby

• Měsíční kontrola: Ověřte přítomnost bezpečnostního řetězu (který zabraňuje ztrátě uzávěru při odpojení).
• Mazání: Použijte potravinářský silikonový sprej na pojistný kolík a povrchy oček, abyste zabránili "zadírání" v důsledku nahromadění minerálů z tvrdé vody.
• Výměna těsnění: Těsnění by se mělo vyměnit každý 2 až 5 let , nebo ihned, pokud vykazují známky tvrdnutí (kompresní set).

Role bezpečnostního řetězce

Většina zamykacích záslepek Storz je vybavena odolným pozinkovaným nebo nerezovým řetězem. Nejedná se pouze o pohodlnou funkci; je to bezpečnostní a provozní nutnost. Při obecním hašení požárů absence řetězu často vede k nesprávnému umístění nebo odcizení uzávěrů, takže hydrant nebo stoupací potrubí jsou náchylné k zablokování. Řetěz je typicky Délka 300 až 500 mm a je ukotven k hlavnímu tělesu ventilu nebo potrubí pomocí pevného kroužku. Tím je zajištěno, že uzamykací uzávěr je po použití vždy k dispozici pro okamžité opětovné utěsnění.

Shrnutí výhod

V souhrnu, Záslepka Storz s uzávěrem je kritickou součástí pro jakýkoli systém využívající standard rychlého připojení Storz. Mezi jeho hlavní výhody patří:

• Odolnost proti vibracím: Mechanický zámek zabraňuje náhodnému rozpojení ve vysoce namáhaných prostředích.
• Prevence úniku: Vysoce kompresní těsnění zajišťují nulovou netěsnost při tlacích do 16 barů.
• Provozní efektivita: Bezpohlavní design umožňuje rychlé připojení/odpojení bez obav z orientace závitu.
• Trvanlivost: K dispozici v různých slitinách pro boj s korozí, opotřebením a mechanickými vlivy.

Ať už jde o ochranu městské protipožární infrastruktury nebo utěsnění vakuové cisterny, zamykací prázdný uzávěr zůstává zlatým standardem pro bezpečné a spolehlivé tekuté ukončení.
