Jak používat adaptéry Storz?

Co jsou to adaptéry Storz?

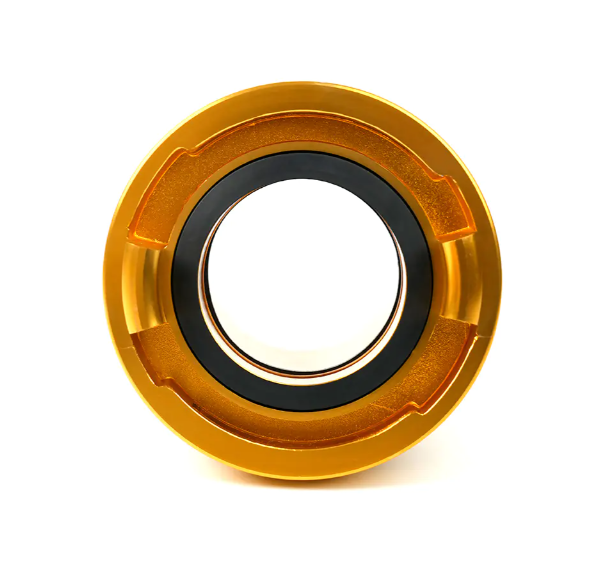

adaptéry Storz , také známé jako Storz konektory nebo Storz rychlospojky, jsou vysoce účinným spojovacím systémem široce používaným v protipožárních, průmyslových a zemědělských aplikacích. Jejich hlavním rysem je jedinečný design oček (typicky dvě až tři očka), díky nimž je proces připojení mimořádně rychlý a snadný. Na rozdíl od tradičních závitových konektorů konektory Storz jednoduše vyžadují zarovnání dvou konektorů, jejich zatlačení a následné jemné otáčení, aby se zajistily na místě, čímž se dosáhne bezproblémového a nepropustného spojení.

Primární funkcí adaptérů Storz je fungovat jako adaptéry, připojovat nebo převádět různé standardy a typy konektorů. Řeší problémy s připojením mezi dříve nekompatibilními rozhraními a jsou klíčovou součástí pro dosažení kompatibility zařízení.

Jak fungují adaptéry Storz?

Adaptéry Storz fungují na základě mechanismu „klikni a drž“:

Zarovnání: Zarovnejte očka a drážky dvou konektorů, které se mají připojit (např. samce Storz a samice Storz nebo adaptér Storz se standardním konektorem Storz).

Zatlačte dovnitř: Zatlačte těsnicí plochy obou konektorů úplně k sobě. Uvnitř konektoru je obvykle umístěno těsnicí těsnění pro zajištění těsného utěsnění.

Otočit: Otočte kterýmkoli konektorem (nebo použijte speciální klíč) přibližně o 120 stupňů (o jednu třetinu otáčky) ve směru hodinových ručiček, dokud se výstupky zcela nezajistí a nezajistí na místě.

Díky tomuto rychlému uzamykacímu mechanismu je ideální pro vysokotlaké hadice a systémy dodávky kapalin.

Jak připojit různé standardní konektory pomocí adaptérů Storz?

Základní hodnota použití adaptérů Storz spočívá v jejich konverzní funkci, která umožňuje kompatibilitu mezi různými systémy:

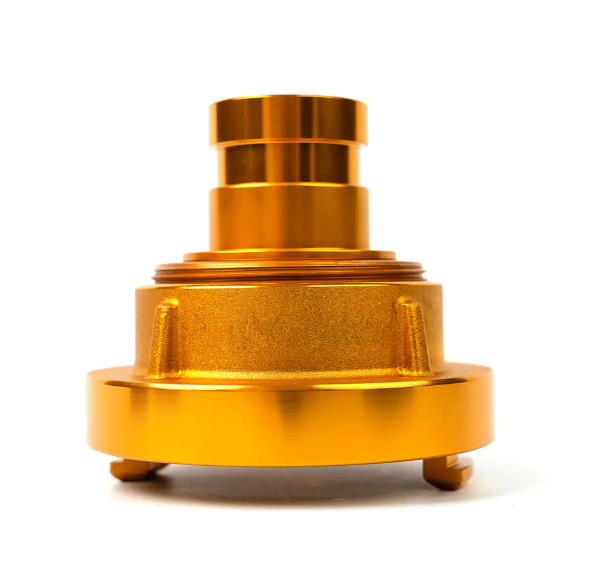

1. Od Storz k závitovým spojům (např. BSP nebo NPT)

Když potřebujete připojit konektor požární hadice se standardní armaturou Storz k čerpadlu nebo hydrantu se závitovým výstupem, potřebujete adaptér Storz-to-thread:

Vyberte správný adaptér: Ujistěte se, že jeden konec adaptéru má správnou velikost Storz (např. DN50/2") a druhý konec má odpovídající specifikaci závitu (např. 2" vnitřní závit BSP).

Připojení závitového konce: Omotejte závitový konec adaptéru těsnicí páskou (např. PTFE páskou) a zašroubujte jej do závitového portu cílového zařízení (čerpadla nebo hydrantu).

Připojení Storz End: Zasuňte konektor požární hadice Storz do portu Storz na adaptéru a poté jej otočte, abyste jej uzamkli.

2. Připojení různých velikostí armatur Storz

Pokud má vaše zařízení a hadice různé velikosti šroubení Storz, budete potřebovat adaptér Storz pro zmenšení/zvětšení:

Připojení většího konce: Připojte větší konec adaptéru Storz k odpovídajícímu většímu fitinku a zajistěte jej.

Připojení konce menší velikosti: Zasuňte menší šroubení Storz hadice do menšího portu adaptéru a poté jej otočte, aby se zajistilo.

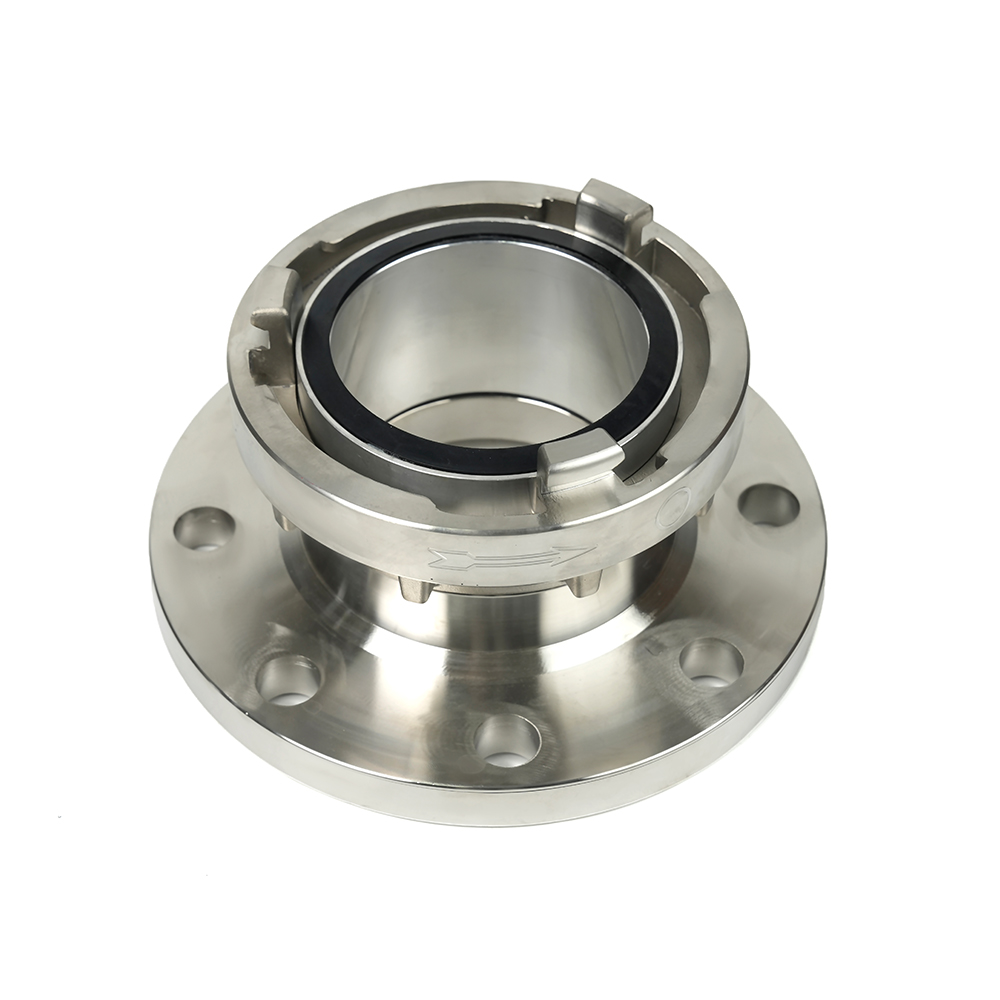

3. Připojení k jiným standardům Quick-Connect (např. příruby nebo zámky Camlock)

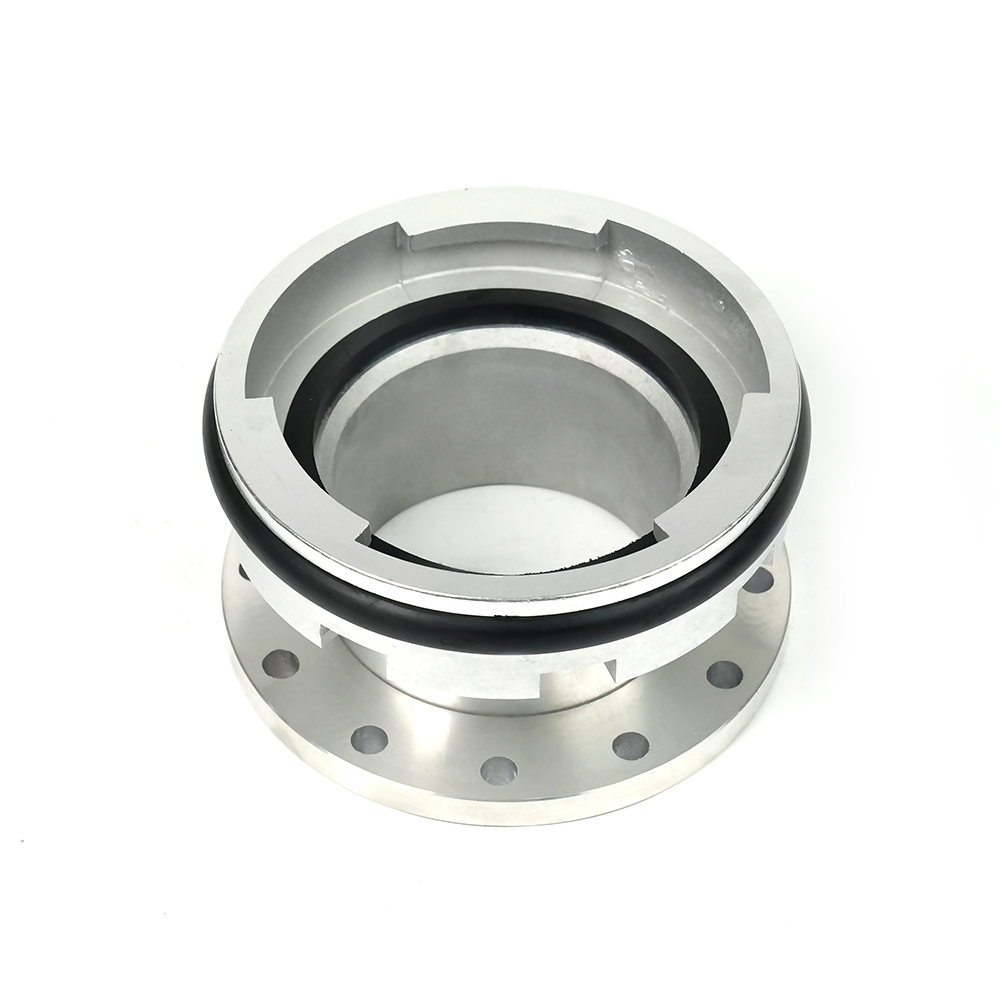

Některé průmyslové aplikace mohou vyžadovat připojení konektorů Storz k různým standardním armaturám, jako jsou Camlocky nebo příruby. V tomto případě budete potřebovat adaptér Storz-to-Camlock nebo adaptér Storz-to-Flange. Pracovní postup je podobný jako u závitových spojů, spojuje dva systémy pomocí adaptéru.

Výhody a bezpečnostní opatření používání adaptérů Storz

výhody:

• Rychlé připojení: Rychlý provoz šetří cenný čas při reakci na mimořádné události a průmyslové výrobě.
• Vysoká spolehlivost: Bezpečně zajištěno, výborně těsní a odolává vysokému tlaku.
• Všestrannost: Jako adaptér se snadno připojuje k různým standardním konektorům, což zlepšuje využití zařízení.



Bezpečnostní opatření:

• Shoda velikosti: Konektory Storz jsou k dispozici v různých jmenovitých průměrech (např. DN50, DN65, DN100). Při použití adaptérů Storz se ujistěte, že velikost Storz adaptéru odpovídá vašemu stávajícímu konektoru Storz.


• Těsnící těsnění: Ujistěte se, že těsnící těsnění jsou neporušená a správně nainstalovaná; to je rozhodující pro těsná spojení.


• Údržba: Pravidelně kontrolujte očka konektoru a adaptéru požární hadice, zda nejsou opotřebovaná nebo poškozená, abyste zajistili bezpečné a spolehlivé připojení.



Správným výběrem a používáním adaptéry Storz , můžete efektivně a bezpečně připojit různé zařízení pro přenos kapalin, které poskytují vynikající výkon jak pro případy požáru, tak pro každodenní průmyslové operace.
